施工が容易で工期短縮を実現する新工法
AOS工法
小規模橋梁の維持補修工事へ新提案
NETIS登録番号：CB-170021-A
Feature特 長

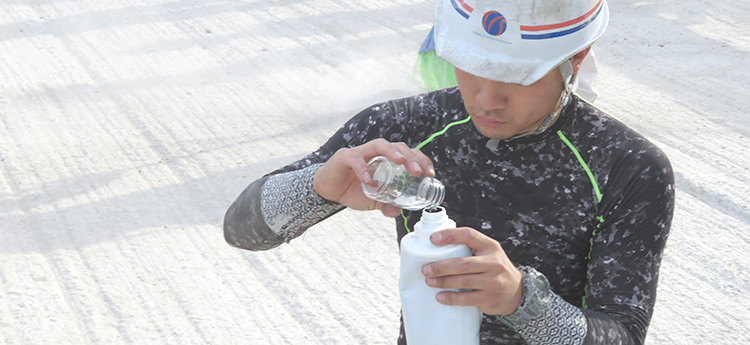

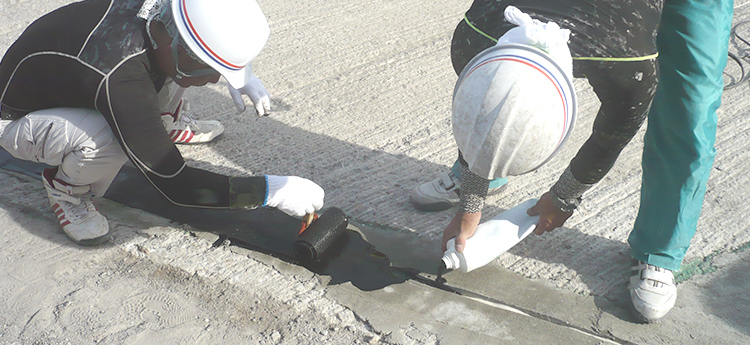

誰でも安心・安全に施工
高温溶融したアスファルト材料の取扱いがなく常温で容易に施工でき、アンカー打設や鉄筋溶接などの施工技術も不要です。

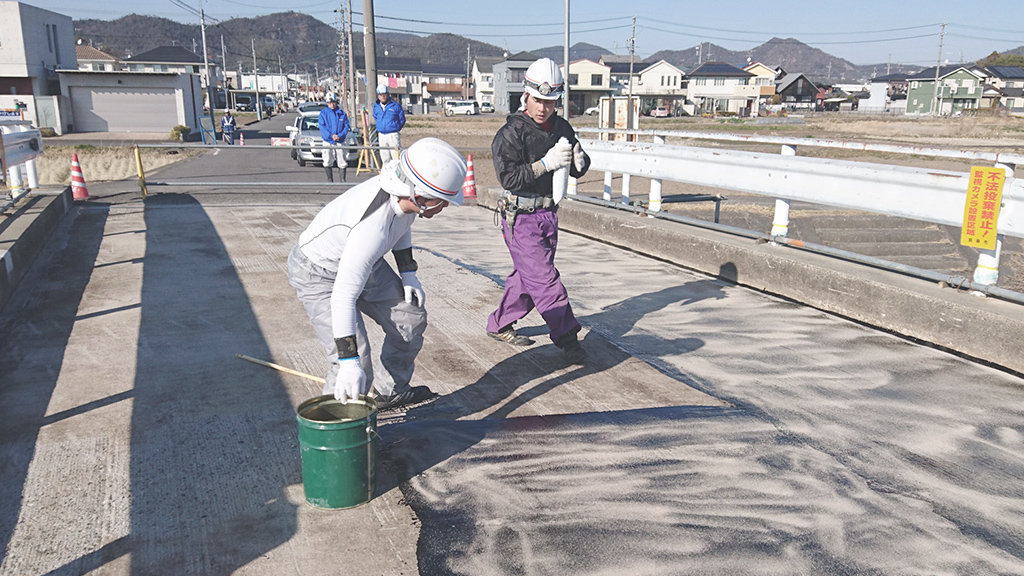

施工・養生時間の短縮
伸縮装置工と橋面防水工を一体化して実施する画期的工法(特許取得済)により、従来の工法と比較して工期の短縮が可能です。
性能照査試験に準拠
埋設型伸縮装置、道路橋床版防水それぞれの性能照査試験に準拠し、小規模橋梁に適した伸縮性・止水性・耐久性を満たしています。

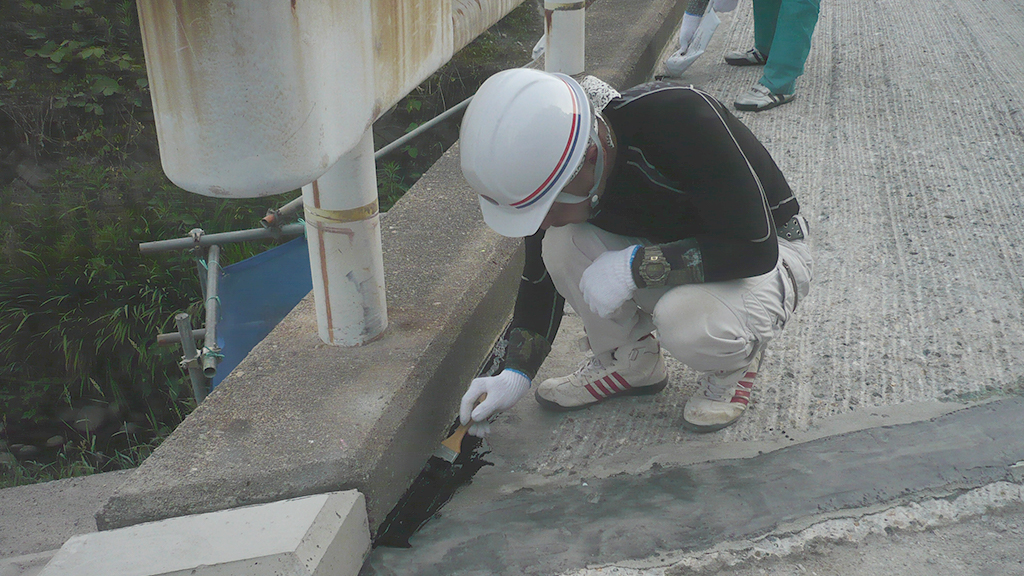

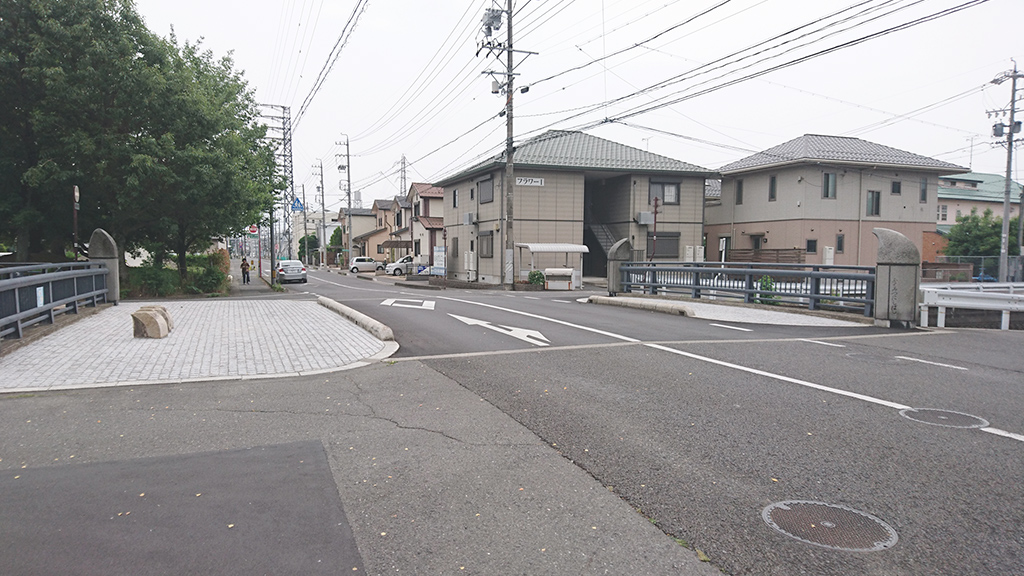

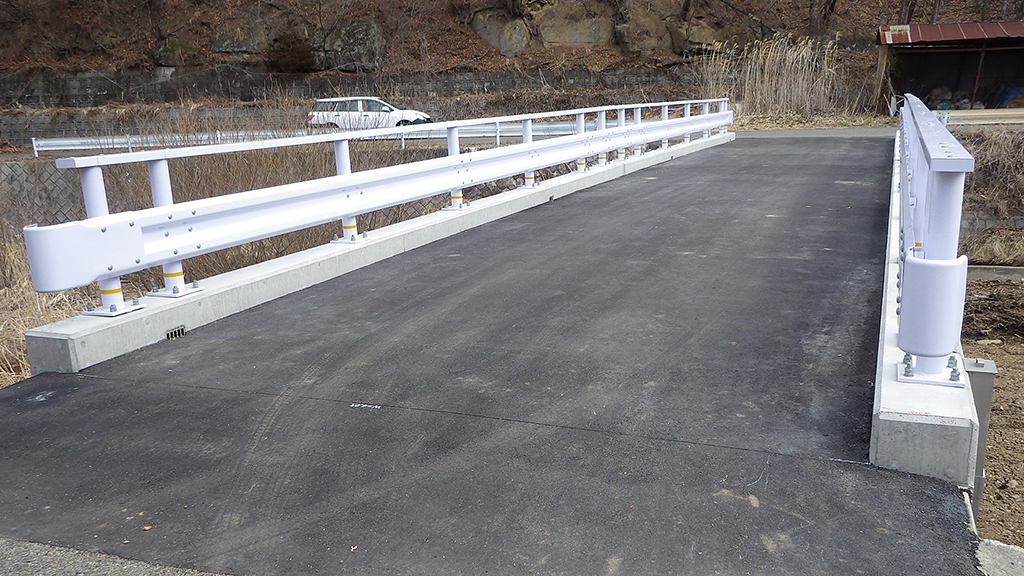

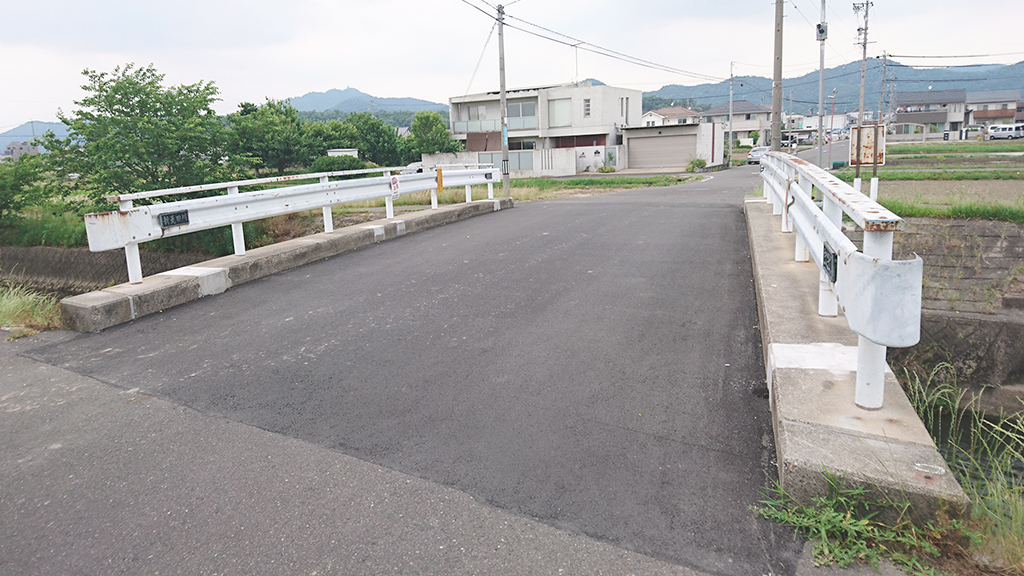

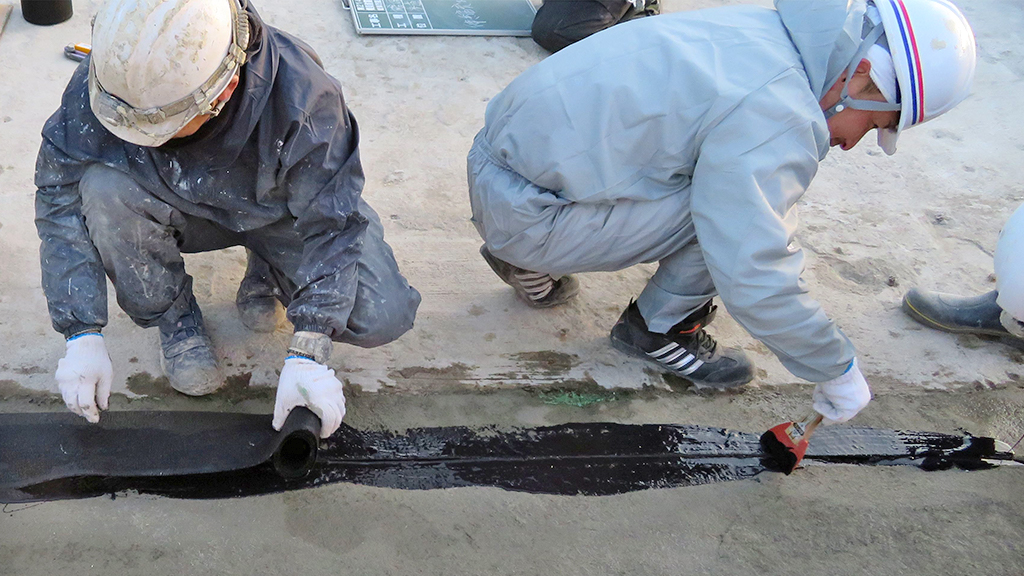

Construction example施工事例
Scope of application適用範囲
| 桁種 | プレストレストコンクリート桁 / 鉄筋コンクリート桁 | |
|---|---|---|
| 桁長 | 一般 20.0m以下 / 寒冷地 16.0m以下 | |
| 床版遊間の許容範囲 | 充填幅(遊間幅) | 標準 10〜20mm (施工誤差許容範囲 -0mm,+4mm) |
| 充填深さ | 標準 20mm (施工誤差許容範囲 -0mm,+10mm) | |
| 斜橋(斜角) | 60度まで | |
| 舗装厚 | 車道50mm以上、歩道40mm以上(120mm以下) | |
| 合成勾配 | 6%以下(合成勾配) | |
- ※既設遊間が20mm以上の場合は20mmまで遊間調整してください。
- ※鋼橋への施工実績もございます。鋼橋への摘要は個別に検討していますので、株式会社タカミヤまでお問い合わせください。
- ※上記の適用範囲を超える場合には、個別に適用判断を検討していますので、株式会社タカミヤまでお問い合わせください。
ARCHIST ONEPIECE-GEL SYSTEM® 工法構成断面

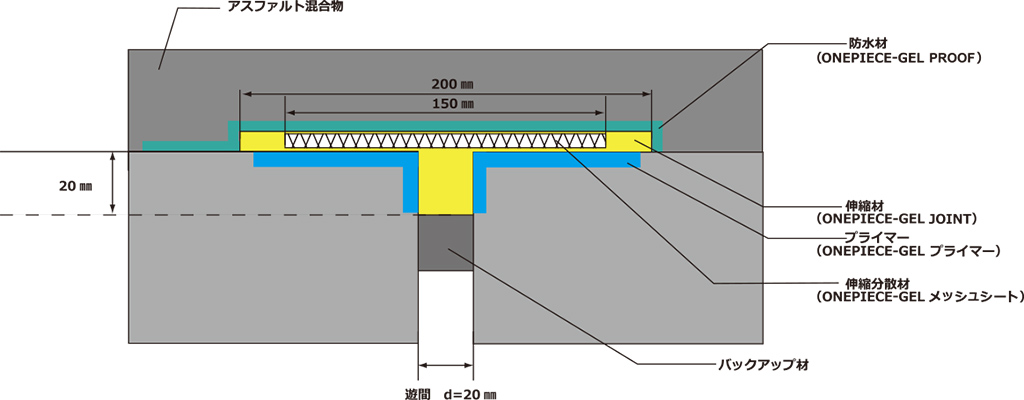

図1 伸縮装置の構成断面

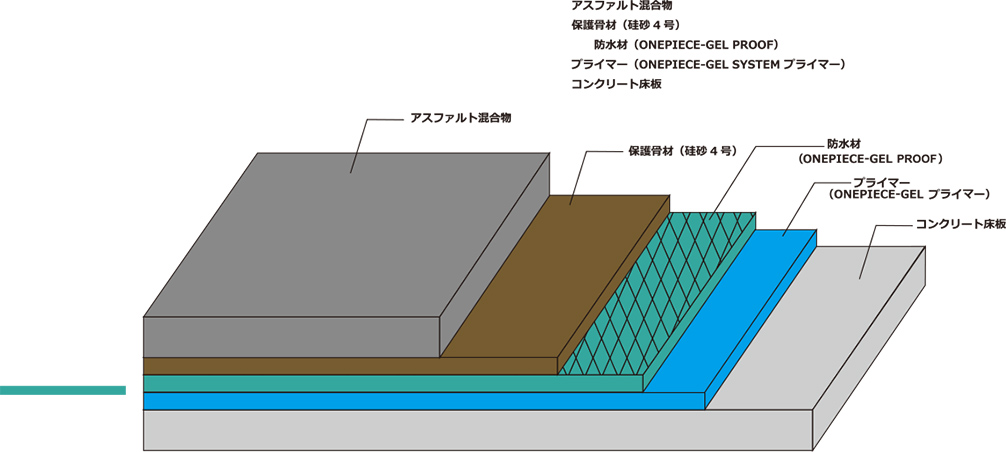

図2 床版防水層の構成断面
Perform check test性能証査試験
| 試験項目 | 規格 | 試験結果 | ||
|---|---|---|---|---|
| 材料 | 要求性能 | 試験内容 | ||
| ONEPIECE-GEL JOINT +PROOF |
伸縮分散性 | 伸縮性 | 重度の舗装損傷がないこと | 舗装の損傷なし |
| 止水性 | 舗装下部遊間からの漏水がないこと | 舗装下部遊間からの漏水なし | ||
| ONEPIECE-GEL JOINT |
伸縮追従性① | 耐久性(6000回) | ±4mm繰り返しで剥離・破損がないこと | 顕著な剥離・破損なし |
| 伸縮性(15回) | ±10mm繰り返しで剥離・破損がないこと | 顕著な剥離・破損なし | ||
| 伸縮追従性② | 耐久性(6000回) | ±6mm繰り返しで剥離・破損がないこと | 顕著な剥離・破損なし | |
| 温度依存性 | -5℃引張 | 剥離・破損がないこと | 剥離・破損なし | |
| 35℃圧縮 | 剥離・破損がないこと | 剥離・破損なし | ||
| 試験項目 | 規格 | 試験結果 | ||
|---|---|---|---|---|
| 材料 | 要求性能 | 試験内容 | ||
| ONEPIECE-GEL PROOF※１ |
防水性試験Ⅰ | 防水性試験Ⅰ | 減水量 0.2mL以下 | 0.1mL |
| 接着性 | 引張接着試験 | 23℃ 0.6N/mm2以上 | 0.87N/mm2 | |
| -10℃ 1.2N/mm2以上 | 1.91N/mm2 | |||
| 水浸後引張 接着試験 |
水浸前の強度保持50%以上 | 102% | ||
| せん断接着 強度 |
23℃ 0.15N/mm2以上 | 0.167N/mm2 | ||
| -10℃ 0.8N/mm2以上 | 1.30N/mm2 | |||
| せん断接着 変位量 |
1.0mm以上 | 1.75mm | ||
| 0.5mm以上 | 1.90mm | |||
| ひび割れ追従性Ⅱ (-10℃低温屈曲性) |
ひび割れ追従限界0.3mm以上 | 0.61mm | ||
| 耐薬品性 | 飽和Ca(OH)2 水溶液 |
15日間の浸漬で異常がないこと | 異常なし | |
| 3% NaCl 水溶液 |
異常なし | |||
| 3% CaCl２ 水溶液 |
異常なし | |||
| 環境安全性 | 硬化時間以降、雨水による流出がないこと | 流出なし | ||
※１ （公社）日本道路協会道路橋床版防水便覧 規格(基本照査試験)を満たしています。

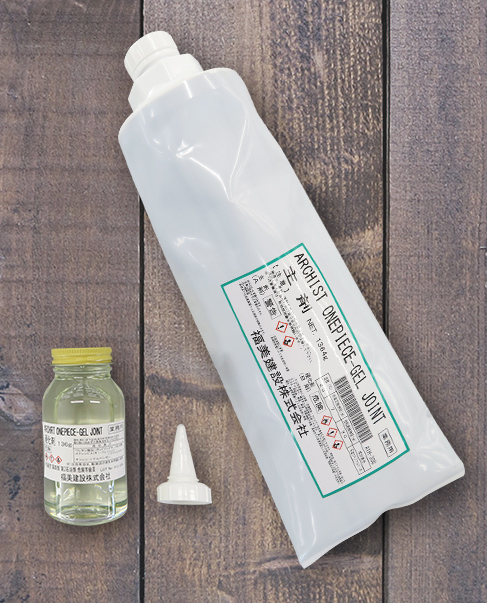

Packing荷 姿
| 品名 | 区分 | 荷姿 | 消防法危険物情報 |
|---|---|---|---|
| ONEPIECE-GEL JOINT (伸縮材) |
主剤 | 1.5kg/セット | 該当なし |
| 硬化剤 | 第四類第二石油類非水溶性液体 | ||

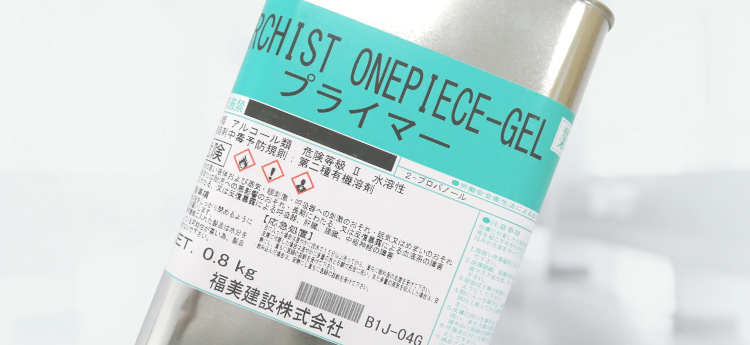

| プライマー | 0.8kg/缶 | 第四類第一石油類水溶性液体 | |
| メッシュシート | 150mmx33mm/巻 | 指定可燃物(３０００kg以上の場合) | |
| バックアップ材 | 50mmx80mmx2000mm | 該当なし | |
| ONEPIECE-GEL PROOF (防水材) |
主剤 | 1.5kg/セット | 該当なし |
| 硬化剤 | 第四類第二石油類非水溶性液体 | ||
| プライマー | 4.0kg/缶 | 第四類第一石油類水溶性液体 |
材料の基本物性(23℃)
| 品名 | 項目 | 代表物性 |
|---|---|---|
| ONEPIECE-GEL JOINT (伸縮材) |
密度(g/cm3) | 1 |
| 軟化点(℃) | 150以上 | |
| 円すい針入度(mm) | 9.6 | |
| 硬度(A) | 12 | |
| 可使時間(分) | 7 | |
| 指触乾燥時間(分) | 30 | |
| ONEPIECE-GEL PROOF (塗膜防水材) |
密度(g/cm3) | 1 |
| 軟化点(℃) | 150以上 | |
| 円すい針入度(mm) | 9.6 | |
| 硬度(A) | 12 | |
| 可使時間(分) | 7 | |
| 指触乾燥時間(分) | 30 | |
| プライマー | 粘度(mPa/s) | 0.3 |
| 指触乾燥時間(分) | 5 |
使用上注意事項
- ・ONEPIECE-GEL JOINT 及びONEPIECE-GEL PROOF を併せて使用しない場合は、照査試験に定める規格を保証致しかねます。
- ・プライマーは有機溶剤を含んでいますので、取扱いには十分に注意してください。
- ・製品のご使用の前に必ず取扱い説明書を確認してください。
- ・製品の安全性に関しては、安全データシート(SDS)を確認してください。
AOS methodAOS工法によって、工期短縮と品質の向上を実現
ARCHIST ONEPIECE-GEL SYSTEM工法（AOS工法）は、同じアスファルト乳剤系の伸縮材と防水材を使用することで埋設型伸縮装置設置工と塗膜系床版防水工の工期短縮と品質の向上を実現し、橋梁に伸縮装置機能と防水機能を保持させる工法です。
※ONEPIECE-GEL JOINT 及び ONEPIECE-GEL PROOFは、同時に使用することが必要です。
Pick UP工事で発生する騒音を軽減
はつり工事で発生する騒音対策についてはもうお考えでしょうか。
AOS工法の工事における騒音対策に、我々はエコーバリアの使用を推奨しております。吸音性が高く、設置・移動・収納に優れ、当工法のような短期間かつ音の出る工事に適しています。
タカミヤではAOS工法の一連の工事の流れで発生する、補正・防水・騒音のすべての工程を一気通貫で解決することが可能です。
AOS工法は、身近に存在する
小規模橋梁の課題解決につながります。
